壓縮彈簧材料的熱處理工藝優化

熱處理工藝作為壓縮彈簧製造過程中的關鍵環節，直接影響彈簧的力學性能、疲(pi)勞(lao)壽(shou)命(ming)和(he)可(ke)靠(kao)性(xing)。隨(sui)著(zhe)工(gong)業(ye)應(ying)用(yong)對(dui)彈(dan)簧(huang)性(xing)能(neng)要(yao)求(qiu)的(de)不(bu)斷(duan)提(ti)高(gao)，傳(chuan)統(tong)熱(re)處(chu)理(li)工(gong)藝(yi)已(yi)難(nan)以(yi)滿(man)足(zu)高(gao)端(duan)應(ying)用(yong)場(chang)景(jing)的(de)需(xu)求(qiu)。據(ju)統(tong)計(ji)，優(you)化(hua)熱(re)處(chu)理(li)工(gong)藝(yi)可(ke)使(shi)彈(dan)簧(huang)疲(pi)勞(lao)壽(shou)命(ming)提(ti)升(sheng)30%-50%，同時降低早期失效風險60%以(yi)上(shang)。國(guo)洋(yang)彈(dan)簧(huang)將(jiang)帶(dai)您(nin)係(xi)統(tong)分(fen)析(xi)壓(ya)縮(suo)彈(dan)簧(huang)材(cai)料(liao)熱(re)處(chu)理(li)的(de)關(guan)鍵(jian)技(ji)術(shu)要(yao)點(dian)，探(tan)討(tao)工(gong)藝(yi)優(you)化(hua)的(de)主(zhu)要(yao)方(fang)向(xiang)
，並(bing)介(jie)紹(shao)創(chuang)新(xin)性(xing)的(de)熱(re)處(chu)理(li)解(jie)決(jue)方(fang)案(an)，為(wei)彈(dan)簧(huang)製(zhi)造(zao)企(qi)業(ye)提(ti)供(gong)技(ji)術(shu)升(sheng)級(ji)參(can)考(kao)。

一、壓縮彈簧熱處理的技術要求與挑戰

核心性能指標

優質壓縮彈簧的熱處理需同時滿足多項關鍵指標：

硬度控製：HRC範圍通常為44-52
，依應用場景調整

殘餘應力分布：表麵壓應力需達到-400MPa至-800MPa

晶粒尺寸：ASTM 8-10級為理想範圍

韌性儲備：衝擊韌性值AKU≥40J/cm²

常見材料體係

不同彈簧鋼材對熱處理響應差異顯著：

碳素彈簧鋼：如65Mn、70#等，成本低但淬透性有限

低合金彈簧鋼：如60Si2MnA
、50CrVA等，綜合性能優異

高合金彈簧鋼：如SWOSC-V、SUP10等

，超高疲勞壽命

不鏽鋼彈簧鋼：如302、316等
，耐蝕性突出

主要工藝瓶頸

當前熱處理麵臨的技術挑戰包括：

淬火變形控製：細長比大的彈簧易出現彎曲和橢圓度超差

組織均勻性：大截麵彈簧心部易出現非馬氏體組織

表麵脫碳：高溫加熱導致表層碳含量損失0.1-0.3mm

能耗過高：傳統連續爐熱處理能耗達500-800kWh/噸

二、淬火工藝的創新優化

精準控溫技術

現代淬火加熱係統采用多項突破性設計：

多區段控溫：將加熱區分為6-8個溫區，溫差控製在±5℃內

電磁感應預熱：先以中頻感應加熱至550-650℃，再入爐保溫

氣氛精確調控：氮-甲醇氣氛碳勢控製精度達±0.03%C

冷卻介質革新

新型淬火介質大幅提升性能：

聚合物水溶液：PAG類介質冷卻速度可調，變形量減少40%

氣霧淬火：高壓氮氣霧化冷卻，適用於薄壁彈簧

分級淬火油：高溫階段快冷
，低溫階段緩冷，兼顧硬度和變形

特殊淬火工藝

針對難處理材料的創新方案：

亞溫淬火：在Ac1-Ac3間加熱
，保留適量鐵素體提高韌性

深冷處理：淬火後立即-80℃處理，殘餘奧氏體轉化率達95%

旋轉淬火：彈簧邊旋轉邊冷卻
，改善圓周方向冷卻均勻性

三、回火工藝的精細控製

溫度-時間協同優化

通過動力學模型確定的黃金參數：

低溫回火：180-250℃保持硬度


，適合高應力彈簧

中溫回火：350-450℃平衡強韌性，通用性最佳

快速回火：高頻感應加熱
，時間縮短80%
，晶粒不長

特殊回火技術

提升性能的創新工藝：

磁場回火：1-2T磁場下回火，位錯密度提高30%

脈衝回火：間歇式加熱促進碳化物均勻析出

形變回火：回火過程中施加微量塑性變形

殘餘應力工程

主動調控應力分布：

噴丸強化：表麵壓應力達-600MPa，疲勞壽命提高2-3倍

激光衝擊：局部應力調控精度達0.1mm

振動時效：消除殘餘應力效果達70-90%

四、特殊材料的熱處理突破

不鏽鋼彈簧處理

解決奧氏體不鏽鋼難題：

形變誘導馬氏體：冷變形後深冷處理，強度提升50%

固溶處理優化：1050℃快冷保持高耐蝕性

去應力退火：400℃保溫消除冷加工應力

高溫合金彈簧

鎳基合金的特殊工藝：

時效硬化：720℃×8h時效析出γ'相

真空熱處理：10⁻³Pa真空度防止氧化

熱機械處理：形變與熱處理協同調控

鈦合金彈簧

解決鈦合金彈簧脆性問題：

β相區處理：950℃淬火獲得亞穩β組織

低溫時效：450℃時效提高彈性極限

氧擴散層控製：氬氣保護防止表麵脆化

五

、質量檢測技術升級

微觀組織分析

先進表征手段的應用：

EBSD分析：晶界特性定量評價

TEM觀察：納米析出相精確表征

X射線衍射：殘餘應力梯度測量

性能測試創新

更貼近實際工況的檢測：

超高周疲勞：10⁹次循環測試設備

微動磨損：模擬接觸摩擦工況

慢應變速率：評估應力腐蝕敏感性

智能檢測係統

基於工業4.0的解決方案：

在線硬度檢測：電磁法硬度測量誤差±1HRC

自動金相分析：AI識別組織缺陷

數字孿生預測：虛擬仿真工藝效果

六、典型應用案例

案例1：汽車懸架彈簧

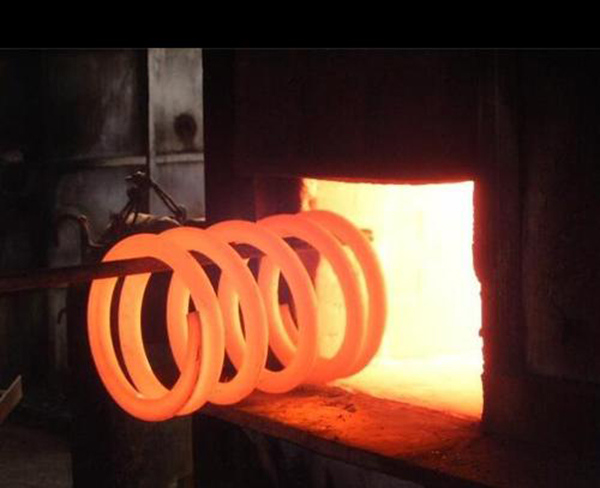

某車企將60Si2MnA彈簧的熱處理工藝優化為：

880℃×45s/mm電磁預熱

920℃×90s可控氣氛加熱

分級油淬+中頻感應回火

使疲勞壽命從50萬次提升至120萬次， warranty索賠下降80%。

案例2：石油閥門彈簧

Inconel 718彈簧的創新處理：

980℃真空固溶處理

冷變形量控製在15-18%

720℃×8h雙級時效

使工作溫度上限從400℃提高到550℃，使用壽命延長3倍。

未來發展趨勢

數字化熱處理：基於大數據和AI的工藝自適應優化

綠色熱處理：零排放真空滲碳技術

原子級調控：等離子體輔助表麵改性

複合場處理：電磁-熱-力多場耦合工藝

結語

壓縮彈簧材料熱處理工藝的持續優化，體現了材料科學與製造技術的深度融合。通過淬火冷卻控製、回火參數精細調節、殘can餘yu應ying力li工gong程cheng等deng係xi統tong性xing的de工gong藝yi創chuang新xin，彈dan簧huang性xing能neng邊bian界jie不bu斷duan被bei突tu破po。未wei來lai
，隨sui著zhe計ji算suan材cai料liao學xue的de發fa展zhan和he新xin型xing處chu理li裝zhuang備bei的de應ying用yong，熱re處chu理li工gong藝yi將jiang向xiang著zhe更geng精jing準zhun、更智能、更(geng)環(huan)保(bao)的(de)方(fang)向(xiang)演(yan)進(jin)，為(wei)高(gao)端(duan)彈(dan)簧(huang)製(zhi)造(zao)提(ti)供(gong)堅(jian)實(shi)的(de)技(ji)術(shu)支(zhi)撐(cheng)。製(zhi)造(zao)企(qi)業(ye)應(ying)當(dang)把(ba)握(wo)這(zhe)一(yi)技(ji)術(shu)變(bian)革(ge)機(ji)遇(yu)，通(tong)過(guo)熱(re)處(chu)理(li)工(gong)藝(yi)升(sheng)級(ji)打(da)造(zao)差(cha)異(yi)化(hua)競(jing)爭(zheng)優(you)勢(shi)，在(zai)全(quan)球(qiu)產(chan)業(ye)鏈(lian)中(zhong)占(zhan)據(ju)更(geng)有(you)利(li)的(de)位(wei)置(zhi)。
